MessageCOMMENT CONFIGURER SA RADIO BAOFENG UV-5R

PREAMBULE :

Cette radio est un Emetteur Récepteur Portable pour les bandes VHF, UHF (et FM seulement en réception).

Sa gamme des fréquences est de 136 Mhz à 174 Mhz (VHF) et de 400 Mhz à 480 Mhz (UHF), pour la gamme FM de 65 Mhz à 108 Mhz (exclusivement les stations commerciales en réception).
Une puissance HF de 1 à 4 W.

Son double affichage des fréquences lui permet  de surveiller deux fréquences simultanément. Il est tout à fait envisageable de communiquer en Opération de Bandes croisés (crossband) c’est-à-dire émission en VHF avec la réception en UHF ou inversement, ainsi qu’en VHF-VHF et UHF-UHF.

Au niveau de la réglementation Française, il est attribué une petite bande passante sans licence d’exploitation. Il s’agit de portions courtes de fréquences situées en UHF qui sont la bande en 446 Mhz (PMR 446), la 433 Mhz  (LPD 433) et une autre située sur 868 Mhz.
Ces 3 bandes ne sont donc pas soumises au paiement de taxes d’exploitation, elles sont dites « libres » à condition de respecter quelques conditions :

   * Une utilisation exclusive sur des talkies walkies dits PMR446
   * Ne pas « booster » la puissance de ces radios (500mW maxi en PMR soit 0.5 W)
   * Ne pas modifier l’antenne d’origine.



A/ INTRODUCTION :

Ce petit tuto a pour objectif de vous permettre de configurer votre radio Baofeng de manière simple et efficace sans passer par le PC, simplement en suivant ce tuto et de vos petits doigts...

Effectivement pour faciliter sa programmation, Il est possible de réaliser les réglages des différents paramètres de la radio par PC via un câble.

Avant d’aborder la programmation de mise en mémoire des fréquences des canaux, nous allons configurer la radio dans son futur environnement c’est-à-dire régler les paramètres du menu.

Je vous donne mes réglages mais rien ne vous oblige de les respecter.

B/ REGLAGE DES PARAMETRES DANS LE MENU :

    1-Mode d’emploi :

           1/ Allumée la radio en tournant le bouton [M/A Volume] vers la droite.

           2/ Les boutons qui vont nous permettre de régler les différents paramètres dans les menus sont [MENU] ; les touches[^] ou[v] ; [EXIT] :


            [MENU]                        les touches [^] ou [v]                           [EXIT]


            3/ Appuyez sur [MENU], à ce stade vous êtes dans la liste des menus qui vont vous permettre de régler votre TX (il y a 41 menus, de 0 à 40).

           4/  Pour dérouler la liste, vous devrez appuyer sur la touche [^] pour avancer ou [v] pour reculer.

            5/ Lorsque vous voulez modifier les paramètres du menu sélectionné, appuyer sur la touche [MENU] une seconde fois pour accéder à la saisie des paramètres.

           6/ Appuyer sur la touche [^] ou [v] pour sélectionner le paramètre souhaité.

          7/ Lorsque vous avez choisi le paramètre qui vous convient, appuyer de nouveau sur [MENU] pour confirmer et enregistrer les nouveaux paramètres.

           8/ Continuer dans la liste des menus en appuyant sur la touche [^] ou [v] pour passer au menu suivant.

Pour mieux comprendre, je vous montre un exemple, suivez le guide.!

EXEMPLE :

                1/  Appuyer sur [MENU].

Vous tombez sur :




               2/ Réappuyer sur [MENU] pour modifier les paramètres :

               3/ Régler sur 5 par exemple à l’aide des touches [^] ou [v].

               4/ Appuyer de nouveau sur [MENU] lorsque vous avez choisi votre réglage afin de confirmer et d’enregistrer ces nouveaux paramètres.

               5/ Continuer vos réglages dans la liste des menus en procédant de la même manière avec l’aide des touches [^] ou [v] .

               6/ Pour quitter le menu appuyer sur [EXIT]


2/ Déroulons la liste des menus afin de régler les paramètres pour chaque fonctions de la radio :


Paramètre sur 6


Paramètre sur 6.25 kHz


Parametre sur HIGH


Paramètre sur 3


Parametre sur OFF


Paramètre sur WIDE


paramètre sur OFF


Paramètre sur OFF


Paramètre sur OFF


Paramètre sur 30


Paramètre sur OFF/ Réglage en DCS=> voir chapitre dédié.


Paramètre sur OFF/ Réglage en CTCSS=> voir chapitre dédié.


Paramètre sur OFF/ Réglage en DCS=> voir chapitre dédié.


Paramètre sur OFF/ Réglage en CTCSS=> voir chapitre dédié.


Paramètre sur ENG.


Paramètre sur 80808 (par défaut).


Paramètre sur DT+ANI.


Paramètre sur 1 (par défaut).


Paramètre sur CO (par défaut).


Paramètre sur OFF.


Paramètre sur 7.

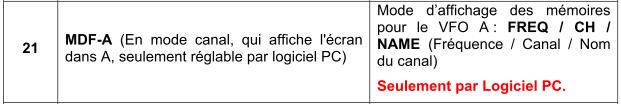

Paramètre sur CH.


Paramètre sur CH.


Paramètre sur OFF.


Paramètre sur OFF.


Paramètre sur OFF.


Paramètre sur 00.000.


Paramètre sur Stockage en mémoire, jusqu'à 127 mémoires.


Paramètre sur Efface la mémoire sélectionné.


Paramètre sur PURPLE.


Paramètre sur BLUE.


Paramètre sur ORANGE.


Paramètre sur SITE.


Paramètre sur UHF.


Paramètre sur OFF.


Paramètre sur ON.


Paramètre sur OFF.


Paramètre sur OFF.


Paramètre sur FULL.


Paramètre sur OFF.


Paramètre sur ALL.

Suite à cette longue procédure, les paramètres des 41 menus de votre radio sont enfin réglés.

Bien entendu, comme je l'ai mis au début, ces paramètres peuvent être changé selon vos envies (ex: couleurs de l'écran, éclairage écran, etc..) ou pour un but bien précis (repeteur, double veille, etc..).

Les réglages que je vous propose n'a qu'un but d'aider certains d’entre vous qui n'ont pas forcément envie de s'investir dans les réglages de la radio et pour les autres de comprendre, de farfouiller les innombrables possibilités de cette radio et de la réglé selon leurs besoins....

Dans le prochain chapitre, je vous parlerai et nous mettrons en pratique la mémorisation des fréquences des canaux PMR446, mais aussi des codages en CTCSS ou DCS....


Merci pour votre compréhension, l'article est presque terminé, il sera édité d'ici mardi ....


Dernière édition par Tenakan le Lun 16 Jan - 7:02, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Partager cet article sur : diggdeliciousredditstumbleuponslashdotyahoogooglelive

COMMENT CONFIGURER SA RADIO BAOFENG UV-5R :: Commentaires

C/ PROGRAMMATION CANAUX PMR446 :

I. Norme PMR446 et fréquences des canaux

PMR446 est l’abréviation de Private/Personal Mobile Radio. Le nombre 446 est la fréquence de 446 Mhz située dans ce que l’on appelle l’UHF.

Il faut savoir que la législation Française impose une exploitation très étroite de cette bande auprès de ce type d’émetteur-récepteur par les utilisateurs de loisirs ou de professionnelles n’ayant pas l’utilité de « louer » une fréquence radio précise.

Cette bande s’étend de 446.00625 Mhz à 446.09375 Mhz.

Le tout réparti sur 8 Canaux espacés de 12.5 kHz (tableau ci-dessous).

Canal       Fréquence exacte en Mhz
 1                 446.00625
 2                 446.01875
 3                 446.03125
 4                 446.04375
 5                 446.05625
 6                 446.06875
 7                 446.08125
 8                 446.09375


II. Procédure de mise en mémoire des fréquences PMR446

    Comme vous avez régler les menus dans le chapitre précédant (B/REGLAGE DES PARAMETRES DANS LE MENU) nous allons maintenant procéder à la mise en mémoire des fréquences PMR446 dans votre radio.

Etape1 :

              Assurez-vous d’avoir la petite flèche sur la 1ere ligne de fréquence.



              Si ce n’est pas le cas, appuyé une fois sur la touche [A/B] (sélecteur de VFO) pour changer de ligne :

============>


Etape 2 :

               Taper au clavier la fréquence  [446.000]      .
               Comme vous avez régler le pas à 6.25 kHz dans les paramètres menu,

               Paramètre sur 6.25 kHz

               l’affichage des fréquences PMR446 sera d’autant plus facile.


Etape 3 :

              Appuyer une fois sur la touche [^] pour incrémenter un pas.
              [446.000] + touche [^] =>  [446.00625]

              Vous aurez alors la fréquence de [446.00625] d’affichée.

Etape 4 :

      Puis appuyez sur [MENU]

      Utiliser la touche [^] pour naviguer dans les menus

      Choisir le menu n° 27



      Presser de nouveau sur [MENU]

      Utiliser la touche [^] pour naviguer dans les paramètres. Choisir par exemple le [CH-001]

      Votre sélection choisit appuyer sur [MENU]

      Presser [EXIT] pour sortir du menu.

              Lorsque vous revenez sur l’écran principal, vous avez programmé la fréquence [446.00625]  au canal 01 [CH-001].

 Etape 5 :

               Pour sélectionner le canal 2 en PMR446, référez-vous au tableau ci-dessus pour lire la fréquence.

               Le canal 2 correspond à la fréquence [446.01875].

               Appuyer 2 fois sur la touche [^] pour incrémenter 2 pas (2*6.25kHz).
                       [446.00625] + touche [^] + touche [^] =>  [446.01875]

               La fréquence de [446.01875] est dorénavant affichée.

   Etape 6 :

       Appuyer sur [MENU]

       Utiliser la touche [^] pour naviguer dans les menus

       Choisir le menu n° 27



       Presser de nouveau sur [MENU]

       Utiliser la touche [^] pour naviguer dans les paramètres. Choisir par exemple le [CH-002]

       Votre sélection en appuyant sur [MENU]

       Presser [EXIT] pour sortir du menu.

               Lorsque vous revenez sur l’écran principal, vous avez programmé la fréquence [446.01875]  au canal 02 [CH-002].

    Etape 7:

               Faite de même pour les autres fréquences en reprenant de l’étape 4.

               Attention ! :

                     Canal                           Fréquence exacte en Mhz
                        2                                    446.01875
                        3                                    446.03125


                 Bien reprendre la procédure à partir de l’étape 4, car du canal 2 au canal 8, l’incrémentation est de 12.5 kHz (soit 2*6.25kHz ou 2 fois sur la touche [^]) et ce, jusqu’au canal 8.
                        446.03125-446.01875 => 12.5kHz



Lorsque vous aurez mémorisé les 8 canaux dans votre radio, vous obtiendrez ceci :

Canal Fréquence exacte en Mhz Canal radio
  1                446.00625                   CH-001
  2                446.01875                   CH-002
  3                446.03125                   CH-003
  4                446.04375                   CH-004
  5                446.05625                   CH-005
  6                446.06875                   CH-006
  7                446.08125                   CH-007
  8                446.09375                   CH-008



III. Rappel des fréquences préprogrammées:

            Etape 1 : Vérifier que vous êtes bien sur le mode canal ou mémoires [MR].
                                   Appuyez sur la touche [VFO / MR] pour passer du mode fréquence au mode canal et vice versa.

             [VFO] : Mode Fréquence, utilisé pour assigner une fréquence temporaire. EX :[446.00625]

             [MR] : Mode Mémoires, il permet de sélectionner des canaux préprogrammés. EX :[CH-002]




              Etape 2 :  Pour naviguer sur les 8 canaux préprogrammés, utilisés les touches [^] ou [v] afin de sélectionner le canal désirez.

Exemple :  Si le chef CRAPS décide que l’on passe sur le canal 02 pour le groupe, Vérifier que vous êtes bien sur le mode canal [VFO / MR] , puis vous appuyez sur la touche [^] ou [v] afin d’afficher sur l’écran [CH-002] qui correspondra à la fréquence  446.01875.


Dernière édition par Tenakan le Lun 16 Jan - 23:11, édité 2 fois
D/LES CODAGES CTCSS/DCS :

    I. Le principe du codage CTCSS et DCS :

La radio Baofeng comme d’autres émetteurs-récepteurs disposent d’un codage CTCSS et DCS appelés aussi « sous canaux ».

On peut alors s’imaginer de pouvoir communiquer avec ses co-équipiers sans être déranger par d’autres utilisateurs utilisant la même fréquence. Il faut bien se mettre en tête que ce procéder d’utilisation (CTCSS/DCS) n’est absolument pas un moyen d’éviter d’être entendu car nos conversions n’ont pas l’autorisation d’être codée ou même cryptée sauf les services spécifiques qui en sont habilités (ex : Armée…).

Le principe du fonctionnement par codage CTCSS (pour Continuous Tone Coded Squelch System) et du codage DCS ( Digital Coded Squelch) consiste à fermer le squelch des récepteurs afin de n’autoriser l’ouverture que pour les radios programmées sur le même canal et « sous canal ». Il a le rôle d’un anti parasite, et évite le déclenchement intempestif des radios à la moindre interférence.

   II. Exemple de fonctionnement :

Deux groupes d’airsofteur décident de jouer un scénario, un groupe en attaque, le second en défense ; Chaque groupe utilisera un canal différents (canal 2 et canal 3).

Lors de la partie, des randonneurs passant à proximités et utilisant un même canal (canal 2) qu’un des groupes airsofteurs entendront la transmissions des messages du groupe d’airsofteur et de même, ce groupe d’airsofteur entendront la communication des randonneurs, il y aura donc un risque d’interférence et d’en ressortir une cacophonie.

Pour pallier à ce problème, les chefs de chaque groupe d’airsofteur décident d’utiliser leur canal respectif en y intégrant un « sous canal ».

Ce but aura pour effet de « fermer » la réception (le squelch) des radios des groupes d’airsofteur dès l’instant ou les randonneurs utiliseront leur canal (ici, canal 2). Le « Squelch » ne s’ouvrira que lors de la réception de la fréquence codée (CTCSS/DCS) et si les codes de signaux reçus sont différents de ceux programmés dans la radio, alors la réception ne s’ouvrira pas et on ne pourra donc pas entendre le signal c’est-à-dire la communication, dans cet exemple, des randonneurs.

Cependant, il y a un mais…si les randonneurs n’appliquent pas de code (CTCSS/DCS) alors ils pourront entendre le groupe d’Airsofteur (canal 2 avec un code CTSS) lors de leurs transmissions et ceux malgré d’avoir intégré un code CTCSS.

Ce qui faut se rappeler, l’utilisation des codes CTCSS ou DCS dans les communications ne garantissent pas complètement la confidentialité de la communication.

   III. Tableau CTCSS :

Il existe 50 codes CTCSS mais les PMR n’en ont que 38.

Ci-dessous, pour chaque code CTCSS, un tableau indique la valeur en hertz du signal sonore :

N°   Fréquence en Hz   N°   Fréquence en Hz
   1     67,0                      20    131,8
   2     71,9                      21    136,5
   3     74,4                      22    141,3
   4     77,0                      23    146,2
   5     79,7                      24    151,4
   6     82,5                      25    156,7
   7     85,4                      26    162,2
   8     88,5                      27    167,9
   9     91,5                      28    173,8
  10    94,8                      29    179,9
  11    97,4                      30    186,2
  12   100,0                      31   192,8
  13   103,5                      32   203,5
  14   107,2                      33   210,7
  15   110,9                      34   218,1
  16   114,8                      35   225,7
  17   118,8                      36   233,6
  18   123,0                      37   241,8
  19   127,3                      38   250,3



   IV. Tableau DCS :

     Il existe un autre codage, le DCS ; La différence entre le DCS et le CTCSS réside sur le fait que le DCS transmet en numérique et non plus en analogique comme le CTCSS.

Tout comme le codage en CTCSS, le DCS fonctionne de la même manière ; son fonctionnement consiste à fermer la réception des récepteurs afin de n’autoriser l’ouverture que pour les radios programmées sur la même fréquence codée. C’est donc aussi un squelch sélectif.

Il existe 104 code DCS, seulement 83 sont disponible pour les radios PMR.


N° CODE DCS    N°   CODE DCS      N°   CODE DCS        N°   CODE DCS
1       023            22       143              43        315               64      532
2       025            23       152              44        331               65      546
3       026            24       155              45        343               66      565
4       031            25       156              46        346               67      606
5       032            26       162              47        351               68      612
6       043            27       165              48        364               69      624
7       047            28       172              49        365               70      627
8       051            29       174              50        371               71      631
9       054            30       205              51        411               72      632
10     065            31       223              52         412              73      654
11     071            32       226              53         413              74      662
12     072            33       243              54         423              75      664
13     073            34       244              55         431              76      703
14     074            35       245              56         432              77      712
15     114            36       251              57         445              78      723
16     115            37       261              58         464              79      731
17     116            38       263              59         465              80      732
18     125            39       265              60         466              81      734
19     131            40       271              61         503              82      743
20     132            41       306              62         506              83      754
21     134            42       311              63         516


   V. Programmé un canal avec un code CTCSS sur la radio Baofeng:

Etape1 :
              Assurez-vous d’avoir la petite flèche sur la 1ere ligne de fréquence.



Si ce n’est pas le cas, appuyé une fois sur la touche A/B (sélecteur de VFO) pour changer de ligne :
                ============>

Etape 2 :
                   Taper au clavier la fréquence  [446.01875]

Etape 3 :

           Puis appuyez sur [MENU]

           Utiliser la touche [^] pour naviguer dans les menus

           Choisir le menu n° 11 (R-CTCSS)


           Presser de nouveau sur [MENU]

           Utiliser la touche [^] pour naviguer dans les paramètres. Choisir par exemple le code 10 . [94.8] s’affiche sur l’écran.

           Votre sélection choisie, appuyer sur [MENU].

           Presser [EXIT] pour sortir du menu.

                   Lorsque vous revenez sur l’écran principal, vous avez programmé la fréquence [446.01875]  au sous-canal 10 [94.8] en CTCSS en mode réception.

                   Mais ce n’est pas tout à fait finie, vous avez programmé votre canal en transmission, il faut donc terminer en faisant de même pour la réception.

Etape 4 :
                       Vérifier que vous êtes toujours sur la fréquence  [446.01875]

Etape 5 :
                Puis appuyez sur [MENU]

                Utiliser la touche [^] pour naviguer dans les menus

                Choisir le menu n° 13 (T-CTCSS)


                Presser de nouveau sur [MENU]

                Utiliser la touche [^] pour naviguer dans les paramètres. Vous devrez remettre le même code que lors de votre programmation en mode T-CTCSS. Ici dans cet exemple c’est le code 10 [94.8].

                On affiche sur l’écran [94.8].

                Votre sélection choisie, appuyer sur [MENU]

                 Presser [EXIT] pour sortir du menu

                       Lorsque vous revenez sur l’écran principal, vous avez programmé la fréquence [446.01875]  au sous-canal 10 [94.8] en CTCSS en mode transmission.

           A ce stade, vous avez programmé la fréquence [446.01875] avec un sous canal [94.8] en CTCSS en mode réception et transmission.


       VI. Programmé un canal avec un code DCS sur la radio Baofeng:

     C’est le même principe que pour le chapitre précédant (Programmé un canal avec un code CTCSS sur la radio Baofeng ).

                Choisir le menu n° 10 (R-DCS)



                Choisir le menu n° 12 (T-DCS)



ATTENTION !

Vérifier que le menu n°11 (R-CTCSS) et le menu N°13 (T-CTCSS) sont en mode [OFF].


Dernière édition par Tenakan le Sam 25 Fév - 22:20, édité 2 fois
E/ ANNEXES:

1/ Manuel du Baofeng UV-5r:

Manuel Radio PDF

2/ Pour en savoir plus sur les fréquences:

Lien du site PMR 446

3/ Lien sur la radio UV-5R (en anglais):

Serie Baofeng (anglais)

4/ Vidéo Tuto et review de RTBnybbas:

Video Tuto et Review


Dernière édition par Tenakan le Sam 25 Fév - 22:38, édité 3 fois
compliquer tous ça je pence que je vai t’appeler dans la semaine pour des info Smile
Beau boulot TENAKAN
Très bon boulot. J'essaierai de la configurer ainsi , quand je l'aurais. En parlant de ça CRAPS , des nouvelles de ma radio ?
Je l'amène dimanche, magnifique travail !

Merci
Non aucune MART ....................
Suite de la programmation de la radio.

Chapitre C/ PROGRAMMATION CANAUX PMR446 :
faudras que face ça dimanche avec tout les radio je pence non ?
Super utile, merci Smile
Allez je mets mon grain de sel ! langue

Peut on se procurer une radio d'une autre marque ou faut-il absolument la BAOFENG UV-5R boisson
Stock 38 m'a parler des radios motorola waterproof study
scratch scratch scratch
Alexandre a écrit:
Allez je mets mon grain de sel !  langue

Peut on se procurer une radio d'une autre marque ou faut-il absolument la BAOFENG UV-5R  boisson
Stock 38 m'a parler des radios motorola waterproof  study
scratch scratch scratch

Ce n'est pas une obligation, c'est simplement un moyen de simplifier l'utilisation d'un seul type de radio (en outre pour les explications, réglages, mise en marche, d’émissions et de réceptions plus efficaces, etc...) au sain de la team mais rien de formel....super
Oui TENAKAN à raison à partir du moment ou tu passe en pmr 446.....mais c'est un choix ....
MERCI, un GRAND GRAND MERCI! J'ai essayé le logiciel pour faire ça plus rapidement et simplement, mais c'est une catastrophe, catastrophe sauvée par tes soins, big up à toi!
Franchement jamais rien vu d'aussi simple! mais sa s'est grâce a tes super explications! sinon je m'en serais jamais sorti^^ Vraiment un gros merci a toi!

Par contre j'ai un souci mais je sais pas si s'est grave, dans les réglage menu tu dis qu'il faut mettre la BAND en UHF, lorsque je fais la modification dans le menu (elle est en vhf a la base) elle modifie, et lorsue je quitte le menu et que je reviens, elle est repasser en VHF! et ce pour mes deux radio, normal? grave? comment je fais sinon?
Mon petit Tenakan, dis moi, comment fait on pour personnaliser sa radio en mettant notre nom.

Merciiiii
@CRAPS a écrit:
Mon petit Tenakan, dis moi, comment fait on pour personnaliser sa radio en mettant notre nom.

Merciiiii


Faut le cordon et le brancher sur PC afin de personnaliser la radio...

D'ailleurs tu devais me le filer afin de configurer ttes radios de la team sur les mèmes fréquences, et je pourrais ainsi les personalises, enfin ceux qui le souhaite..

Tu en penses quoi, Mon general! salut
Ouiiiiiiiiiiiiiiii respect
Voila la petite Lady qui passe chez moi recup ces affaire et qui laisse un mot avec mon compte  "comment mettre le nom sur la radio"....bin bravo lady ......ta pas vu tout mes films de cul j’espère ?

oK J4APPORTE LE CABLE DIMANCHE
*Si tu veux je te montre comment les cacher craps :p*
MDR ALLER  on va pas pourrire le beau post de Tenakan
Merci Tenakan, tu es au top !!
@Cali a écrit:
Merci Tenakan, tu es au top !!

Merci Cali ! super


Et je suis d'accord avec toi Chef, arretez de polluer ce post!!!... a force de dire n'importe quoi, on va finir par croire que l'on peut visionné du X sur nos radios Baofeng!!!!! Evil or Very Mad


COMMENT CONFIGURER SA RADIO BAOFENG UV-5R

Voir le sujet précédent Voir le sujet suivant Revenir en haut

Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Team IS 38 :: Espace Membres :: Parlons équipement-
Sauter vers:
